依托多年的行业经验和强大的技术积累，我们作为EasyPower认证服务供应商及GE中国区电弧危害评估服务授权提供商，我们使用最新的EasyPower^®/ Etap /SKM-PTW /Paladin Designbase等软件，依据 NFPA70E-2018和IEEE1584标准，向您提供专业可靠的电弧危害分析与评估（Arc Flash Hazard Analysis and Evaluation）。

电弧危害计算分析

对于带电工作场所的电气维护人员而言，电弧闪会造成严重的甚至致命的损伤。北京埃德思远拥有EasyPower, Paladin designbase等多款商业电力系统分析软件和经验丰富的电弧分析高级电气工程师和专家，已为GE、阿尔斯通、PPG、Intel、PPG等众多工厂和多家世界500强公司提供了全面合规的电弧安全解决方案，实施电弧危害评估，确定电弧边界和危害风险类别，最大程度地保护其员工免受电弧闪危害。

电弧危害会造成的损失：

•     医疗费用

•    诉讼费用

•    安全管理机构处罚

•    安全生产不达标

•    员工保险费整体上浮

•    工厂停工停产

闪弧危害及防护

电弧闪是由设备短路、绝缘击穿等故障产生的超高温放电现象。电弧闪光释放的能量是非常剧烈的，温度甚至高达19426摄氏度，是太阳表面温度的4倍。在电弧事故过程中会产生非常危险的高热能量的释放，并且产生燃弧压力波，电弧引起的致命灼伤在其三米远就有可能发生，严重威胁人员健康，80%的电气伤害事故是由于电弧造成的。

电弧危害分析评估的目的为了降低电弧危害对作业人员的伤害风险。

NFPA 70E 标准要求在作业人员接近带电设备之前必须进行电弧危害分析，通过电弧危害分析评估，能够量化相应工作距离处潜在的电弧危害所释放的热能，确定安全工作距离，张贴电气设备警示标签，编制工作许可单，为在现场作业的人员配备所需的个人防护装备（PPE）。

从而为作业人员提供足够的防护，以防止在电弧事故下产生二级烧伤等伤害，同时也避免因为过度防护而造成热激反应、能见度不良以及身体活动受限等不便。

电弧危害计算评估服务

1-指导收集电弧研究所需要的电气系统基础数据。

2-用系统实际数据准确地建立工厂配电系统计算机模型。

3-根据当地和设备对应的IEC或ANSI标准进行短路电流计算及开关设备分断容量评估。

4-进行整个电气系统过流保护设备整定和选择性分析校验。

5-根据OSHA联邦管理条例、NFPA 70E 标准、IEEE 1584标准、美国国家电气安全规程及CSA Z462的要求，使用系统模型计算整个电力系统中各带电工作位置 的电弧危害。结果中包含电弧闪边界距离，以及相应工作距离所对应的电弧闪辐射能量。

6-提供可能的降低电弧危害的推荐方案并优化降低电弧辐射能量。

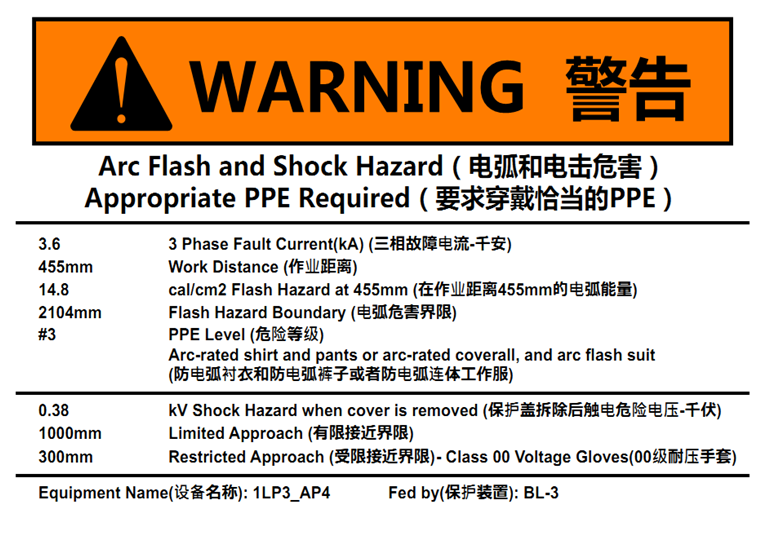

7-为每个可能带电操作的电气设备点提供并包含电弧边界，电弧辐射能量及PPE级别等信息的设备警告标签。

8-为操作及维护带电设备的员工讲解分析结果并提供电弧安全培训。

分析报告

通过短路计算和设备评估，建议更换过载的设备以提高系统的稳定性。同时推荐可调保护设备设置，来优化保护协调性并最小化电弧辐射能量。

闪弧分析报告主要包括三部分：短路计算和设备评估、保护协调性分析以及闪弧危害分析。

1-短路计算和设备分断能力评估

在短路计算和设备评估过程中，我司专业工程师使用Easypower等电力系统分析程序计算整个系统中各个重要位置的最大可能故障电流。根据国际电工委员会（IEC）或ANSI最新标准进行短路电流计算。并且，通过对每个保护装置进行分析，判断其峰值及故障开断电流是否能够承受住计算出的峰值与开断电流。如果本分析指出系统中存在未通过设备评估的设备，则对此提出可以满足短路计算要求设备的选取建议。

2-保护配合分析校验

在保护协调性分析过程中，我司专业工程师使用Easypower等电力系统分析程序评估保护设备配合情况，并绘制时间-电流配合曲线，来显示所建议的保护设备的时间-电流特性。如果发现存在保护协调性问题的配合回路，对于可以通过调节保护设备定值来完善保护协调性的情况，给出相关建议；对于无法通过调节已有保护设备定值来完善保护协调性的情况，提出详细的新/替换保护设备的建议。

3-电弧闪危害分析

在电弧闪危害分析过程中，我司专业工程师利用Easypower等电力系统分析程序，根据NFPA 70E及IEEE 1584 等标准，计算电弧边界及相应工作距离对应的电弧辐射能量。对于电弧闪能量偏大的区域，如果可以通过调节保护设备设置来降低电弧辐射能量，则在满足保护协调性的基础上尽量降低电弧能量。对于无法通过调节保护设备设置来降低电弧能量的区域，指出风险并警示客户避免带电操作。

用户名单

自2013年以来我司已持续为中国区多家工厂提供电弧危害分析评估服务及软件，配合他们的EHS部门加强配电系统安全运行，以确保其员工免受电弧危害。以下是最近几年已采用我司电弧危害分析服务的部分客户：

·   高露洁棕榄(中国)有限公司广州分公司

·   可口可乐上海有限公司

·   通用电气医疗系统贸易发展（上海）有限公司

·   PPG涂料（上海）有限公司

·   西门子（中国）有限公司

·   上海赛科石油化工有限责任公司

·   重庆康明斯发动机有限公司

·   重庆日立能源变压器有限公司

·   礼蓝（上海）动物保健有限公司

·   礼蓝（四川）动物保健有限公司

·   阿尔斯通（苏州）高压开关有限公司

·   益科德（上海）有限公司

·   巴塞尔（苏州）聚烯烃工程塑料工厂

·   通用电气中国研发中心

·   通用电气航空（苏州）有限公司

·   北京凡士通空气弹簧有限公司天津分公司

·   北京福田康明斯发动机有限公司

·   北京博格华纳汽车传动器有限公司

资料下载

电弧闪光（Arch Flash）危害计算及分析评估服务.rar

联系我们

如需中英文典型闪弧分析报告或相关问题咨询，请联系 yuxy@adsy.com.cn/ 135-1105-3576。
