中国石油云南石化年产千万吨炼油工程项目,位于云南省昆明市下辖的安宁市草铺镇境内，炼油项目的建设内容包括1000万吨原油加工成套工艺装置以及与之配套的油品储运、公用工程及辅助工程等设施。从项目初步设计阶段到开机调试阶段，我们公司为该项目进行全阶段的电气系统分析计算，及对相关人员的技术培训。

分析服务内容：

      • 根据客户提出的各种运行方式下的短路计算和故障分析；

     • 潮流计算及系统电压分析；

     • 继电保护整定计算及过电流保护的时间电流特性曲线校验；

     • 大电机起动分析；

     • 谐波分析计算及治理方案；

     • 暂态稳定性分析；（电机群再起动等）

     • 系统模型的电子文件及相关说明。

电机（群）再起动分析示例：

       1、再起动事件设定

           系统最小方式运行，10kV、0.38kV并联补偿装置退出，在变电所（二）SS7000。

           T=0.1s时，TR70AB01跳开，SB70B01A母线及下游SB70N01A、SB70N02A、SB70N03A失电；

           T=0.6s时，跳开SB70B01A母线中压负荷，跳开SB70N01A、SB70N02A、SB70N03A母线低压负荷；

           T=1.65s时，10kV ATS动作，母联合闸，由TR70AB02向SB70B01A、SB70B01B母线供电；

           T=2.05s时，第一批自启动电机自启动；T=8.05s，第二批自启动电机自启动；

           T=14.05s，第三批自启动电机自启动；T=20.05s，第四批自启动电机自启动。

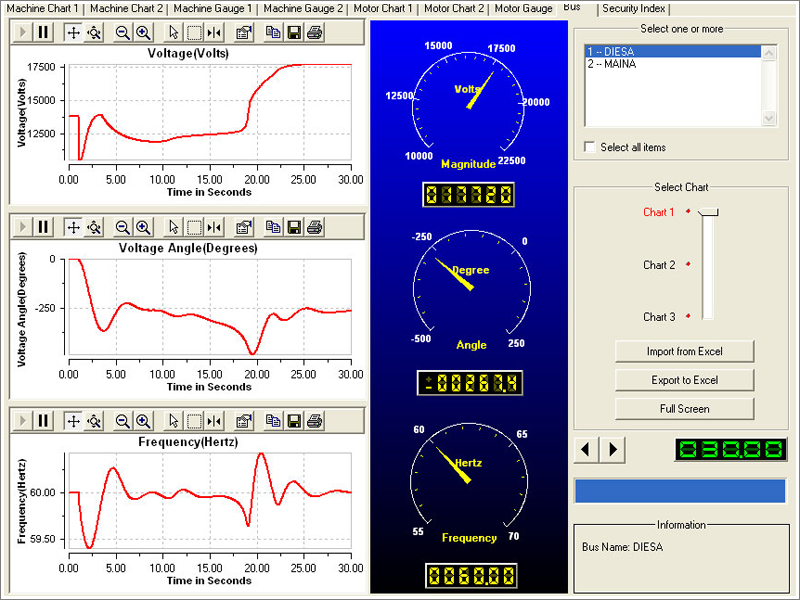

     2、仿真结果

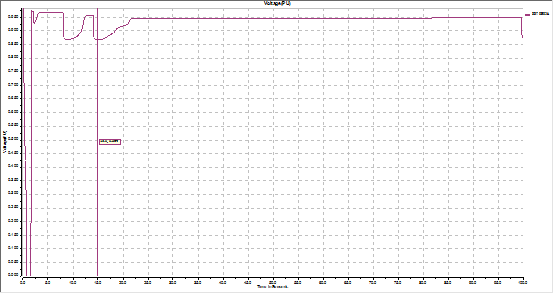

                      SB70B01A

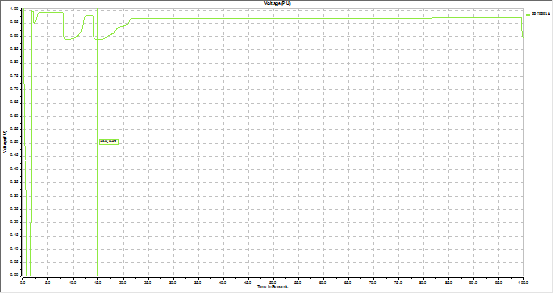

                 SB70B01B

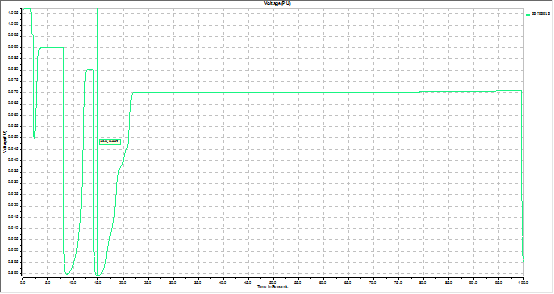

                    SB70N01A

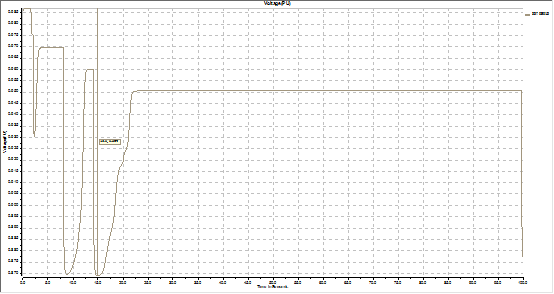

                 SB70N01B

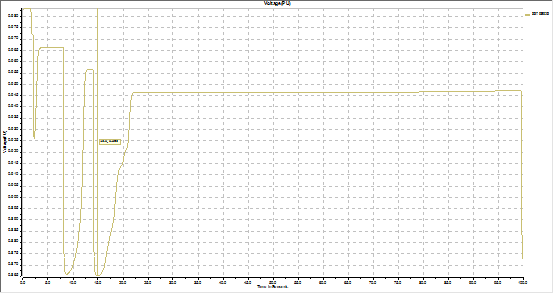

                 SB70N02A



                SB70N02A

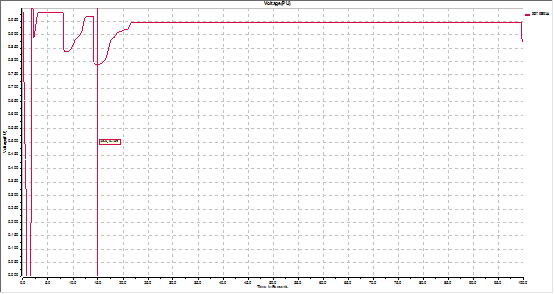

               SB70N03A

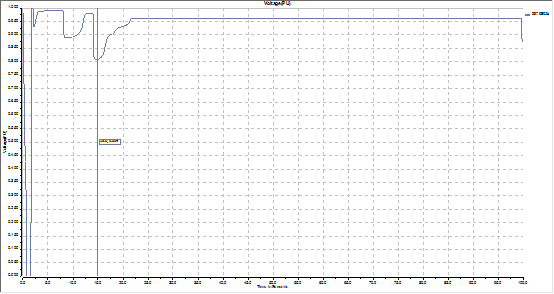

              SB70N03B



 通过仿真可以发现，电压偏差超过15%的母线是SB70N01A和SB70N02A。母线SB70N01A第二批次电机和第三批次电机启动时电压偏差均超过限值，母线SB70N02A第三批次电机启动时电压偏差超过限值，需要调整电动机再起动方案。根据前面分析的结果，调整各个启动批次的电机，通过再次暂态模拟计算可以发现，各级母线最大电压偏差未超过15%，符合要求。
