东南某炼化厂电气系统分析及继电保护整定校验项目

项目背景：

      东南某炼化厂电气系统分析及继电保护整定校验服务项目系统由两路220kV进线，经由两台主变，多个35kV区域变，众多10kV单元变，直至400各配电盘，其中包括两台10kV汽轮发电机。我公司进行其厂区及库区电气系统继电保护整定计算校核相关的分析计算。

服务内容：

•  建立Paladin DesignBase中的电气系统单线图及数据库；

•  正常及多种故障检修运行方式下的潮流计算分析；

•  多种运行方式下的最大和最小短路电流；

•  大型电动机启动冲击计算分析；

•  短路等多种扰动情况下的系统暂态稳定性分析；

•  各区域变电所低压电动机自启动方案校验；

•  全厂及库区继电保护定值配合校验。

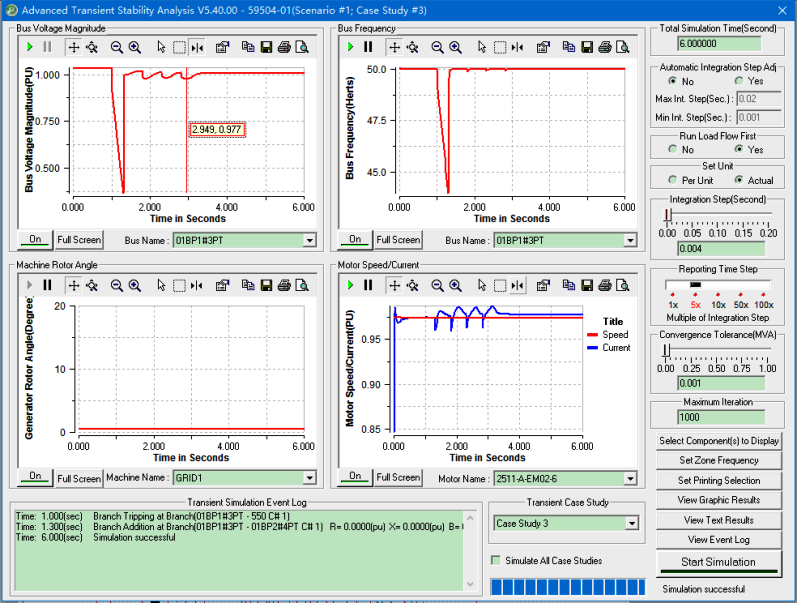

暂态稳定性分析曲线图：

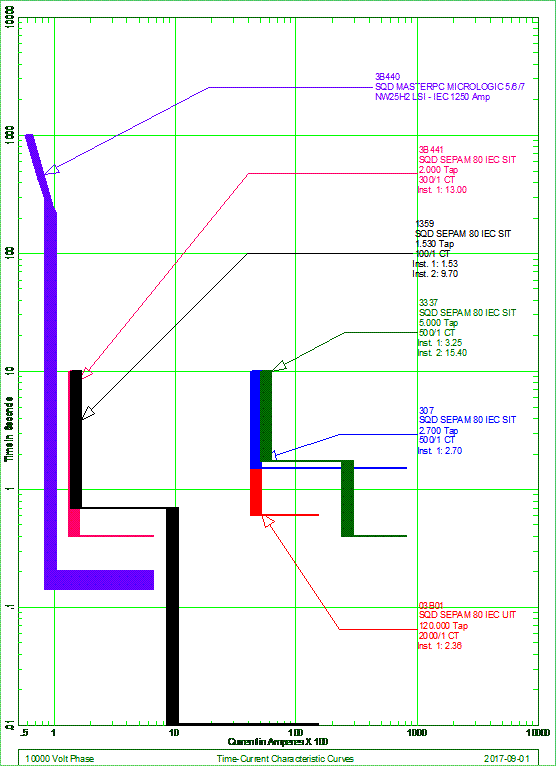

继电保护定值配合曲线图：
