上海赛科石化全厂项目
2016-3-4 22:06:00
详细介绍
项目背景
上海赛科石油化工公司全厂系统范围包括三路220kV进线至400V供配电系统,总负荷容量560MVA。其中包括1个220kV总变电站,塑料、聚苯、苯烯、动力中心、丁烯、原水处理场、废水处理场、行政楼、中控楼、实验楼、一循、一循灌区、二循、三循、丙烯腈、废酸、一烯、二烯、三烯、新建丙烯腈和新建四循等多个35kV装置区变电所,多个10 (6kV)变配电所和1个自备发电厂。
服务内容包括:
- • 电气系统仿真模型创建和数据转换;
- • 系统最大和最小短路电流的计算;
- • 系统多工况条件下的潮流分析;
- • 大型电动机起动冲击特性分析;
- • 保护设备整定值的计算校验及调整;
- • 系统节点谐波电压和支路谐波电流含量计算及分析;
- • 系统在内部和外部故障扰动下的暂态稳定性分析。

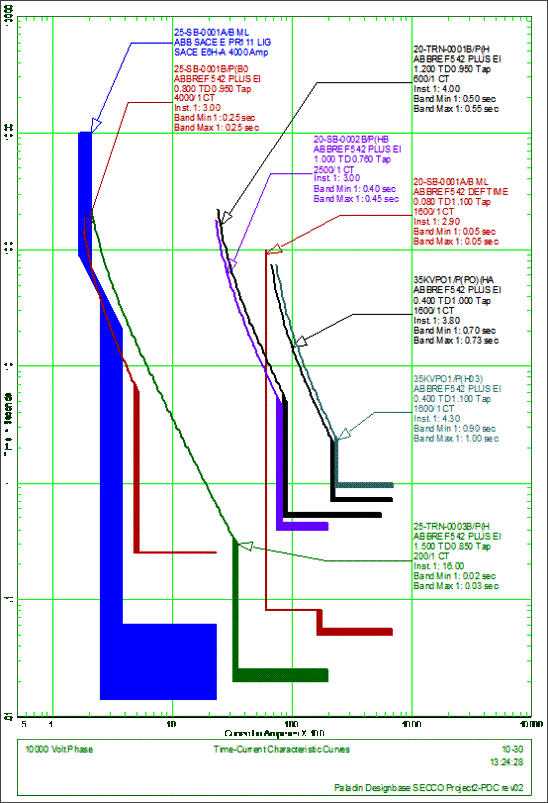

保护整定调整曲线图:

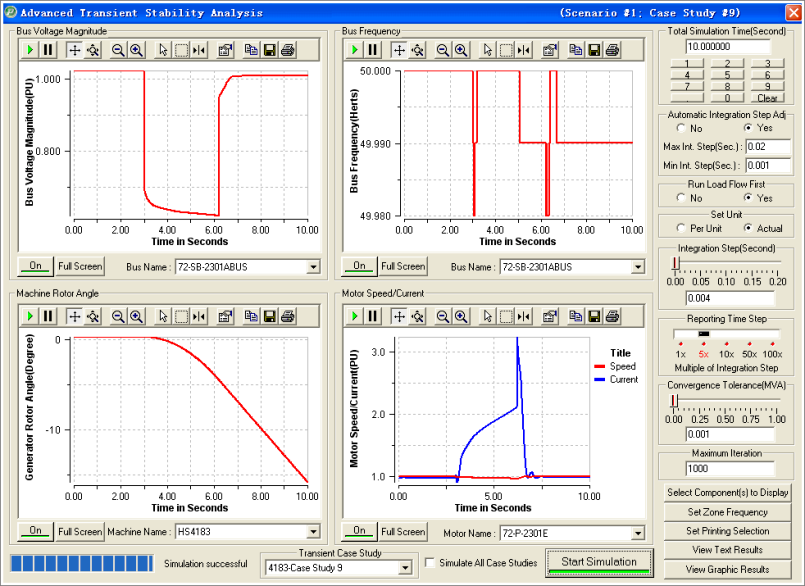

暂态稳定性分析:
