哥伦比亚G3燃煤发电站项目
暂无图片。
项目背景:
哥伦比亚GECELCA3.2燃煤发电站位于哥伦比亚科尔多瓦省普埃尔托利贝尔塔多市,占地面积68.5公顷,装机容量1×185MW。其系统由110kV两路外网进线,经由两台110kV三绕组主变,多个6.3kV变电所,直至480V/220V各变配电所。哥伦比亚加勒比商业运行股份有限责任公司委托我公司依据RETIE规范要求,完成GECELCA3.2燃煤发电站项目电气系统分析咨询服务。
服务内容包括:
电气系统仿真模型创建
系统多种运行方式下的潮流计算分析;
系统多种运行方式下的能量损耗计算;
系统多种运行方式下的短路电流计算;
大型电动机启动冲击分析计算;
高低压配电配电盘弧闪分析计算(PPE防护等级确定及防护措施);
系统谐波影响计算分析;
多种扰动情况下的系统暂态稳定性分析研究;
系统可靠性分析。

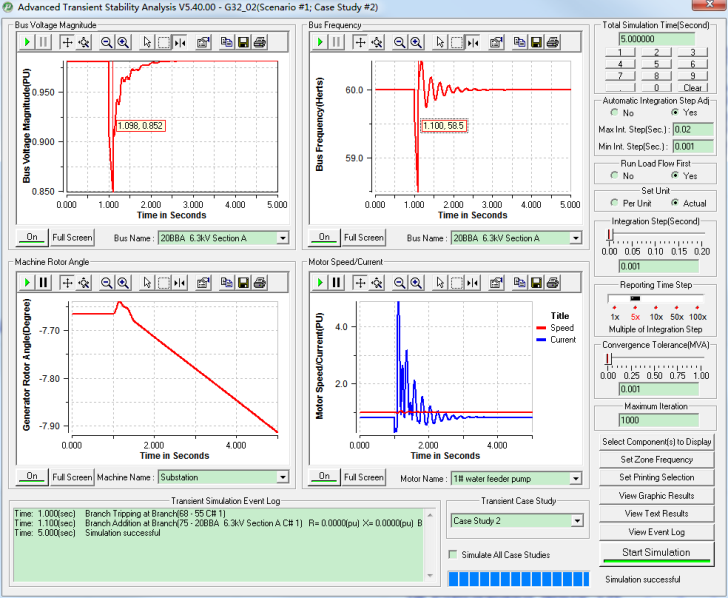

暂态稳定性分析曲线图

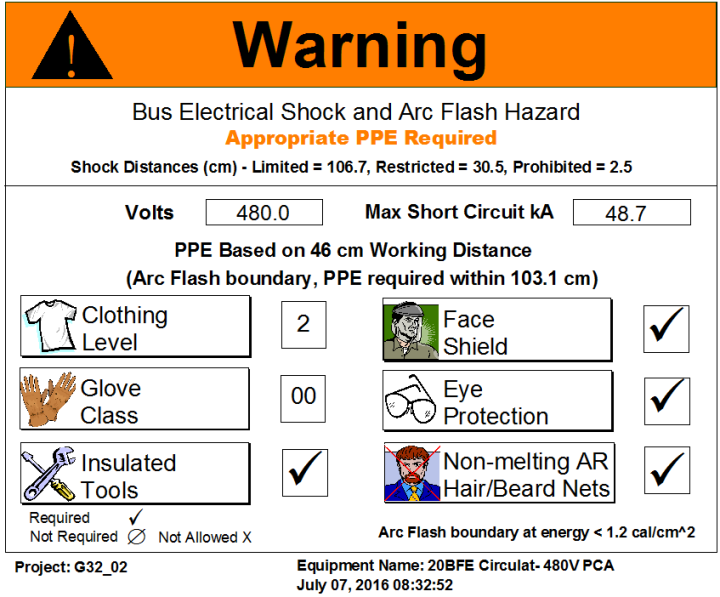

电弧危害警示标签图
