中国神华集团煤化学工业园SSMTO项目
中国神华集团公司榆神工业区清水煤化学工业园化工物料贮运项目(SSMTO)的全厂供配电系统的系统计算和分析研究。服务内容包括:短路电流计算,潮流分析,大电动机起动计算,保护整定配合校验和谐波分析。
运行方式-1
(1)总变电所110kV电源(330kV大保当变110kV母线)冬大方式,发电机G1和发电机G2额定功率正常运行。
(2)总变电所两回路110kV电源进线断路器合闸运行,110kV母线联络断路器分闸运行;总变电站35kV进线断路器合闸运行,35kV母线联络断路器分闸运行。具有双回路电源进线的35kV LDPE装置配变电所、35kV PP装置配变电所、35kV循环水场配变电所、35kV空分装置配变电所的10kV进线断路器分闸运行,母线断路器分闸运行;各变电所380V进线断路器合闸运行,分段断路器分闸运行。LDPE装置区110kV二次压缩机-变压器组由总变电所110kVⅠ段母线供电。
(3)变压器的分接开关处于主分接位置。
运行方式-2
(1)总变电所110kV电源(330kV大保当变110kV母线)为夏小方式,发电机G1和发电机G2停机。
(2)总变电所两回路110kV电源进线断路器合闸运行,110kV母线联络断路器分闸运行;总变电站35kV进线断路器合闸运行,35kV母线联络断路器分闸运行。具有双回路电源进线的35kV LDPE装置配变电所、35kV PP装置配变电所、35kV循环水场配变电所、35kV空分装置配变电所的10kV进线断路器分闸运行,母线断路器分闸运行;各变电所380V进线断路器合闸运行,分段断路器分闸运行。LDPE装置区110kV二次压缩机-变压器组由总变电所110kVⅠ段母线供电。
(3)变压器的分接开关处于主分接位置。

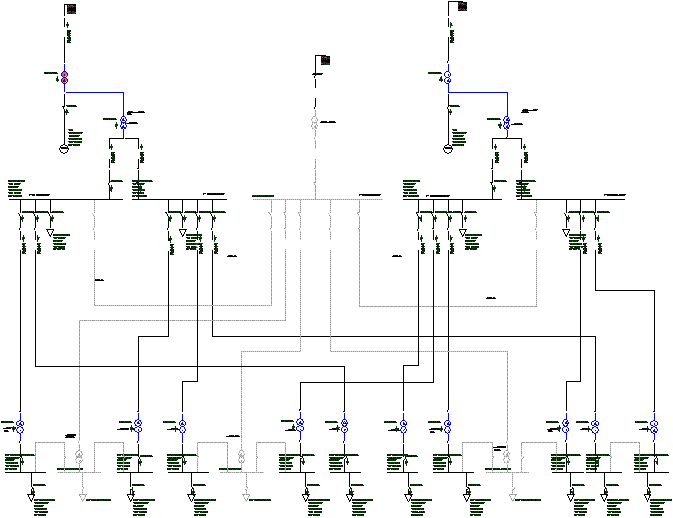

系统图示例
